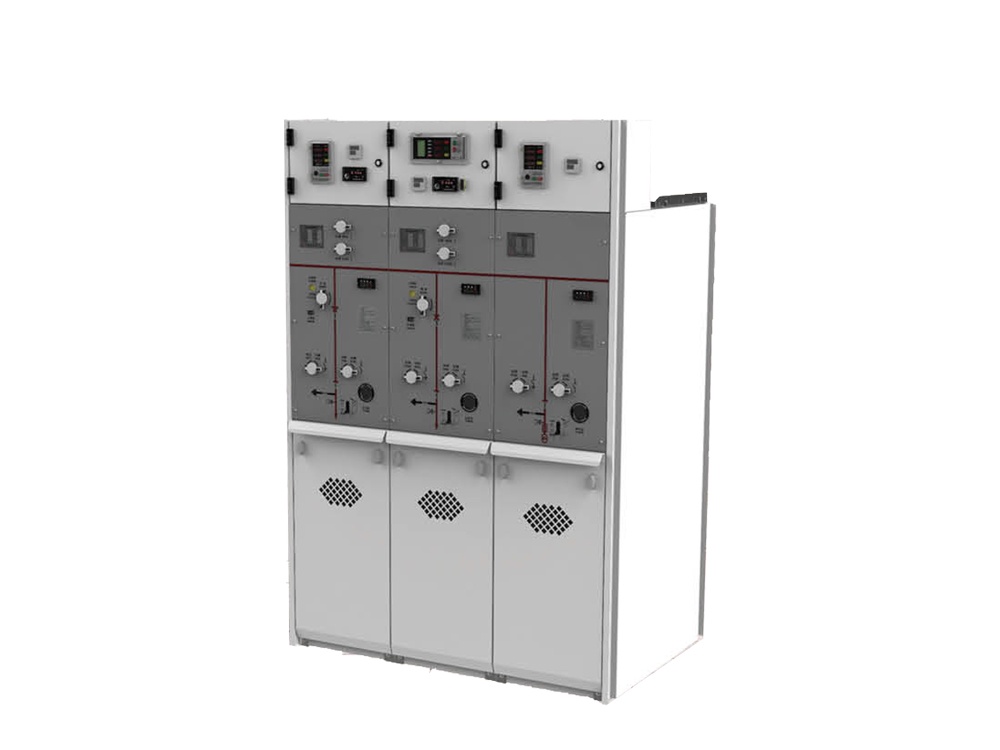

HXGN[H)-12 Gabinete de rede em anel isolado a gás ecologicamente correto

HXGN(H)-12  Este gabinete de manobra isolado a gás ecologicamente correto é um dispositivo inteligente em nuvem que é ecológico em materiais, econômico em preço e conveniente de operar. Todas as partes condutoras dentro do interruptor são instaladas em uma caixa de gás de aço inoxidável selada. A caixa de gás é isolada principalmente com ar seco e materiais termoplásticos. O interruptor principal usa extinção de arco a vácuo, a chave seccionadora adota uma estrutura de três posições, e os gabinetes adjacentes são conectados por meio de barramentos de isolamento sólido. O circuito secundário adota tecnologia de controle integrada e suporta funções de transmissão de dados. Quando o equipamento é instalado e energizado no local, o equipamento enviará automaticamente um sinal para estabelecer o primeiro handshake com a estação principal. A estação principal obterá o estado de integridade do equipamento, posição de coordenadas, ambiente operacional e parâmetros operacionais, facilitando o monitoramento oportuno do estado operacional do equipamento pelo pessoal de manutenção.

HXGN(H)□-12  Não haverá uma situação como nos interruptores SF6 em que a pressão do gás diminui gradualmente em baixas temperaturas, fazendo com que o isolamento decline continuamente e, por fim, levando à falha de isolamento.

O gabinete pode ser composto pelas seguintes unidades para formar uma unidade de alimentação econômica e prática: Unidade de disjuntor a vácuo (630A, 20-25kA)  Unidade de chave de carga a vácuo (630, 20-25kA)

Condições de operação

Temperatura máxima: +45℃;

● Temperatura mínima: -25℃;

● Temperatura máxima: (média de 24 horas) +35℃;

● Umidade relativa média máxima (24 horas): ≤95%;

● Altitude: ≤1500m;

● Resistência a terremotos: 8 graus;

● Nível de proteção: Fechado para partes energizadas IP67, invólucro do gabinete de manobra IP4X;

● O ar ao redor não deve estar significativamente poluído por gases corrosivos e inflamáveis, vapor d'água, etc.

● Sem vibrações severas frequentes. O projeto de robustez sob condições severas atende a todos os requisitos.

● Quando usado sob condições que excedam as especificadas na GB/T3906, isso deverá ser negociado entre o usuário e nossa empresa.

Norma executiva

● Requisitos técnicos comuns para normas de equipamentos de manobra e controle de alta tensão

● GB/T39063.6 - 40.5KV Equipamentos de manobra e controle CA metálicos fechados

● GB/T1985 Chave seccionadora CA de alta tensão e chave de aterramento

● GB/T38043.6 - 40.5KV Chave de carga CA de alta tensão

● GB/T1984 Disjuntor CA de alta tensão

● GB/T4208 Código IP de classe de proteção de invólucro

● GB/T7354 Medição de descarga parcial

● GB/T311.1 Coordenação de isolamento - Parte 1: Definições, princípios e regras

Funções e características

1. Sistema de gestão da qualidade ISO 9001: 2015

A operação de todo o sistema é rigorosamente controlada e gerenciada. Isso garante a qualidade dos produtos em todas as etapas, desde o recebimento das solicitações dos clientes até design, materiais, produção, instalação, testes, embalagem, entrega e pós-venda, todas operando sob processos rigorosos e logicamente interligados.

2. Gestão ambiental ISO 14001: 2015

Pioneira na aplicação do sistema de gestão ambiental ISO 14001: 2015. A implementação deste processo é uma prova da  responsabilidade perante uma ampla gama de clientes. Comprometemo-nos a fornecer produtos técnicos de alta qualidade que sejam os mais ecologicamente corretos.
