Este produto foi desenvolvido com base em tecnologia madura e de acordo com as condições reais do país. Todo o produto apresenta tamanho reduzido, fácil instalação e manutenção, baixo ruído, baixo consumo de energia, capacidade antifurto, forte capacidade de sobrecarga e proteção abrangente. Adequado para novas áreas residenciais, cinturões verdes, parques, estações ferroviárias e hotéis, canteiros de obras, aeroportos, etc.

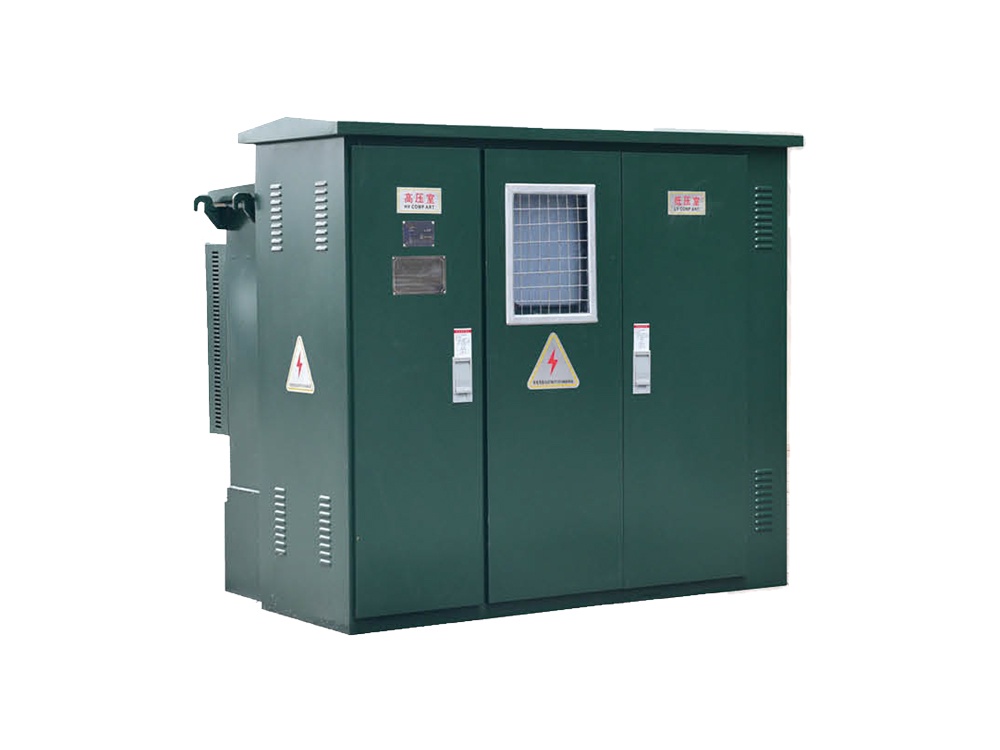

YB25-12/0.4 Subestação pré-fabricada (Estilo americano), adequada para sistemas de alimentação de rede em anel de 10KV, alimentação dupla ou alimentação terminal, servindo como dispositivo de transformação, medição, controle de compensação e proteção.

Este produto está em conformidade com as seguintes normas:

GB/T17467-1998 "Subestação pré-fabricada de alta tensão e baixa tensão"

DL/T537-93 "Condições técnicas de encomenda para subestação tipo caixa de 6-35kV"

Condições ambientais de operação

• Altitude: não superior a 1000m;

• Temperatura ambiente: -35℃ a +40℃; Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%;

• Local de instalação: livre de riscos de incêndio, explosão, gases quimicamente corrosivos e áreas bem ventiladas, inclinação do solo não superior a 3°

Funções e características

• Totalmente isolado, totalmente selado, baixa manutenção, garantindo a segurança pessoal:

• Estrutura compacta, com volume de apenas 1/3 - 1/5 do de um transformador europeu equivalente, baixa altura;

• Pode adotar uma estrutura de caixa dividida para evitar a contaminação do óleo do transformador no tanque;

• O lado de alta tensão utiliza proteção de faixa completa com fusível duplo, reduzindo significativamente os custos;

• Pode ser usado em uma rede em anel ou como terminal, com cabeças de cabo que podem ser rapidamente desconectadas sob corrente de carga de 200A; O corpo da caixa utiliza painel composto de dupla camada tipo colmeia, com funções de isolamento térmico e dissipação de calor;

• O lado de baixa tensão é equipado com um protetor eletrônico contra falta de fase, que pode desconectar rapidamente o interruptor principal de entrada quando ocorrer tensão anormal no sistema;

• O lado de alta tensão utiliza interruptor de carga imerso em óleo ou interruptor de carga SF6, que pode ser atualizado eletricamente, estabelecendo a base para a automação da rede de distribuição;

• Utiliza transformadores resfriados a óleo da série S9 ou da série S11 superior



1. Sistema de gestão da qualidade ISO 9001: 2015

A operação de todo o sistema é rigorosamente controlada e gerida. Isso garante a qualidade dos produtos em todas as etapas, desde o recebimento das solicitações dos clientes até projeto, materiais, produção, instalação, testes, embalagem, entrega, pós-venda, tudo operando sob processos rigorosos e logicamente interligados.

2. Gestão ambiental ISO 14001: 2015

Pioneira na aplicação do sistema de gestão ambiental ISO 14001: 2015. A implementação deste processo é uma prova da  responsabilidade para com uma ampla gama de clientes. Comprometemo-nos a fornecer produtos técnicos de alta qualidade que sejam os mais ecológicos.

Especificação técnica
